Zubehör

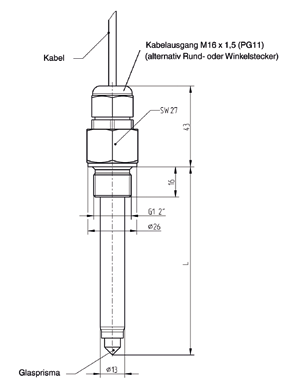

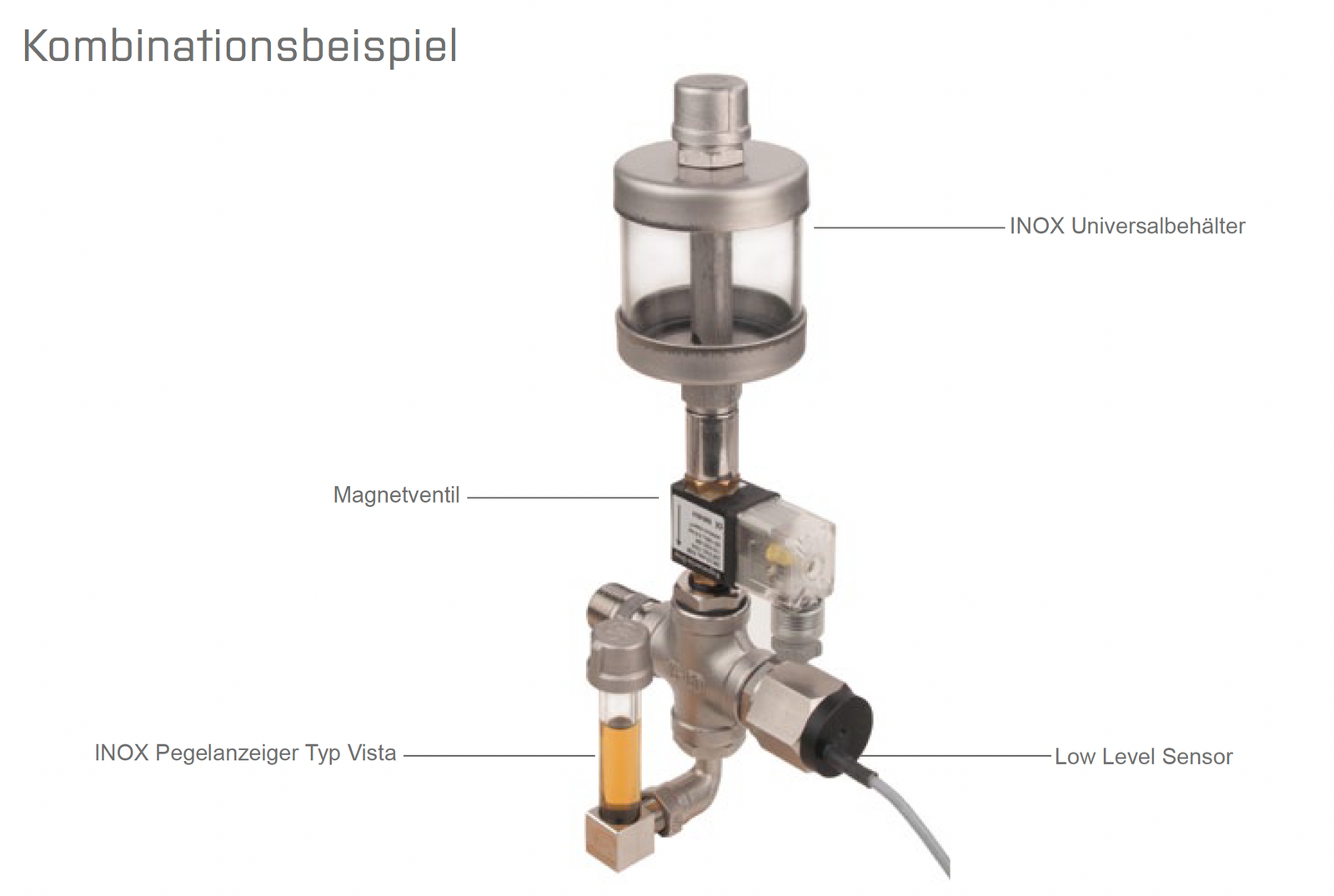

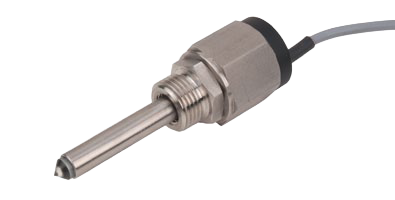

Füllstandswächter / Low Level Sensor

Der optoelektronische Sensor enthält eine Infrarot-LED und einen Lichtempfänger.

Das Licht der LED ist in ein Prisma gerichtet, das die Spitze des Sensors bildet. Solange die Spitze nicht in Flüssigkeit eingetaucht ist, wird das Licht innerhalb des Prismas zum Empfänger reflektiert.

Steigt die Flüssigkeit im Behälter und umschließt die Spitze, wird das Licht durch die Flüssigkeit gebrochen und erreicht nicht mehr oder nur noch schwach den Empfänger, der auf diese Veränderung reagiert und einen Schaltvorgang einleitet.

Merkmale:

max. Druck 2.5 MPa
Umgebungstemperatur -25°C bis +70°C
Medientemperatur -30°C bis +100°C
kurzzeitig bis max.+150°C
Genauigkeit + 0,5 mm
Gehäuse Edelstahl 1.4571
Prismawerkstoff Quarzglas
min. Abstand reflektierende
Oberfläche zum Prisma > 10 mm

Zubehör

Einbaulage beliebig
Befestigungsgewinde G 1/4“, G 1/2“
andere Ausführungen auf Anfrage
Sensornlänge min. 65 mm
max. 3000 mm

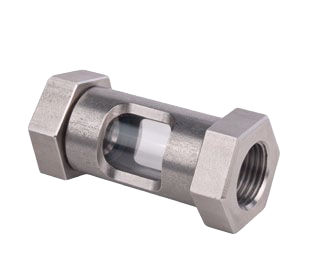

INOX Durchflussanzeiger

Geräte in robuster Edelstahlausführung. Die Durchﬂussanzeiger der Typenreihe ID-W und ID-S dienen zur visuellen Anzeige des Durchﬂusses durch eine Rohrleitung. Das Medium kann durch ein Schauglas beobachtet werden.

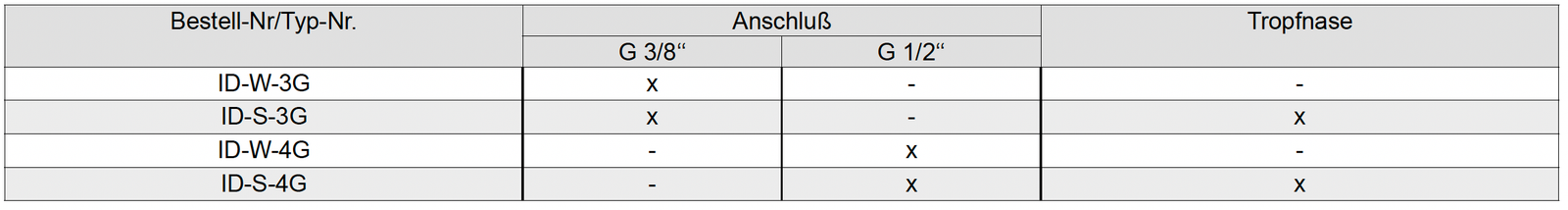

Durchflussanzeiger Typ ID-W, Edelstahl 1.4404 (316L)

Durchflussanzeiger aus Edelstahl mit Naturglas zum Einbau in Rohrleitungen, für den waagrechten Einbau ohne Tropfnase.

Durchflussanzeiger Typ ID-S Edelstahl 1.4404 (316L)

Durchflussanzeiger aus Edelstahl mit Naturglas zum Einbau in Rohrleitungen, für den senkrechten Einbau mit Tropfnase.
Maße wie bei ID-W.
Betriebsdruck bis 3 bar, max. Temperatur 120 °C.
Andere Größen, Gewinde-Normen und Dichtungswerkstoffe auf Anfrage.

Hinweis: Bei veränderlicher Durchströmungsrichtung muss der Durchflussanzeiger beiderseitig mit glatten Anschlüssen ausgestattet sein.

Dichtungen:

NBR (max. Temp. 120 °C)
Andere Werkstoffe sind mit Anhang gekennzeichnet:

V = FKM (z.B. Viton®), max. Temp. 180°C
T = PTFE (z.B. Teflon®), max. Temp. 270°C
X = Neopren, max. Temp. 100 °C

Beispiel:

Typen-Nr. ID-S-3G – V
Durchflussanzeiger mit Tropfnase aus Edelstahl 1.4404 mit Naturglas, Anschlußgewinde G 3/8“ und Viton Dichtung

Pegeleinstelladapter

Der Adapter erhöht die Pegelstellweite eines Constant Level Oilers um +15mm bis -15mm, gesamt Einstellbereich 30mm.

Damit kann z.B. ein Denco 38050 mit einem Trico Optomatic 30005 ohne weitere Anpassungen ersetzt werden. Anschlußgewinde G 1/4‘‘
