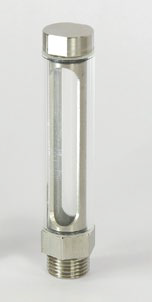

INOX Pegelanzeiger Typ Ranger

INOX-Geräte sind für höchste Anforderungen an Funktion und Betriebssicherheit konzipiert. Metallteile aus Werkstoff 1.4404 (hochsäure- und seewasserfest) ermöglichen ein extrem großes Spektrum an Einsatzmöglichkeiten. Wir sind auf den rauen Betrieb fokussiert wie Bergbau, Rohstoffe Exploration jeder Art (on- und offshore), Chemie und Petrochemie, Papierindustrie, Wasserbehandlungsanlagen aller Art (z.B. Entsalzungsanlagen) etc.

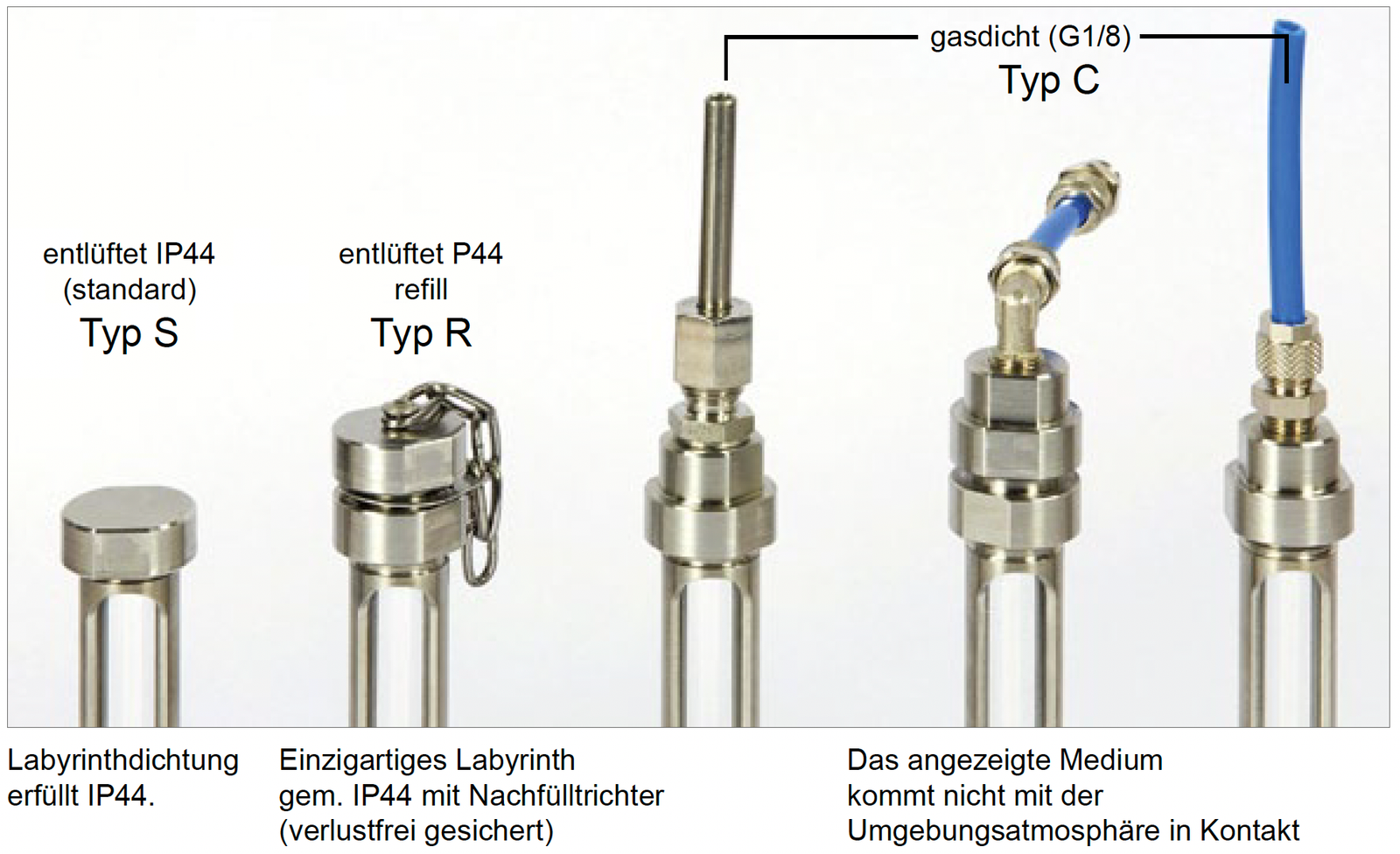

Wichtig und kritisch ist die notwendige Be- und Entlüftung des Schauglases. Die Deckel Typ S und R der INOX Anzeiger werden durch ein Labyrinth belüftet und sind damit spritzwasser- und staubgeschützt gem. IP44.

Soll ein Kontakt der Umgebungsatmosphäre mit dem Medium ganz ausgeschlossen werden, steht die Ausführung „Closed System“ Deckel Typ C zur Verfügung. Die Belüftung erfolgt dann aus kontrollierter Atmosphäre.

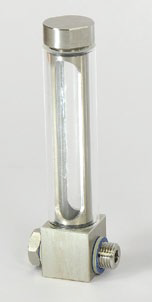

Die Basis der horizontal montierten Geräte ist ein Monoblock mit einer Hohlschraube G ¼“ (Bild).

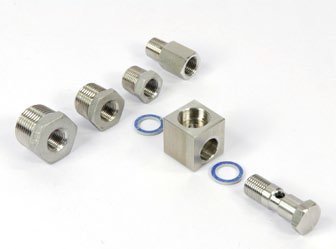

Der Anschluss an die Maschine erfolgt über einen Adapter passend zum Gewinde an der Maschine.

Serienmäßig sind lieferbar Gewinde der Normen

BSP (Withworth parallel),

BSW (Withworth konisch) und

NPT (ANSI-Standard)

in den Abmessungen 1/4“, 3/8“, 1/2“ und 3/4“.

Andere Gewindetypen sind auf Anfrage lieferbar.

Eigenschaften:

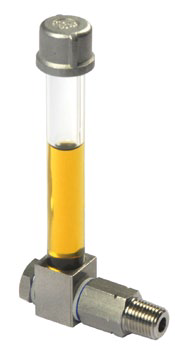

INOX – Flüssigkeitsstandanzeiger
Staub- und Tropfwassergeschützte Belüftung gemäß IP44
Staub- und Spritzwassergeschützte Pegelstandsanzeiger
Sichtrohr aus Naturglas
alle Metallteile aus Edelstahl AISI 316L (1.4404)
säurebeständig und seewasserfest
max. Temperatur 120°C
weitere Höhen, Gewinde und Markierungen auf Anfrage (metrisch, BSPP, BSPT, NPT)
auch für explosionsgefährdete Umgebung gemäß ATEX Vorschriften lieferbar. Ein Schutzrohr über dem Stahlmantel sorgt für die notwendige Sicherheit

Anschlußvarianten Sockelstück:

Baugrößen

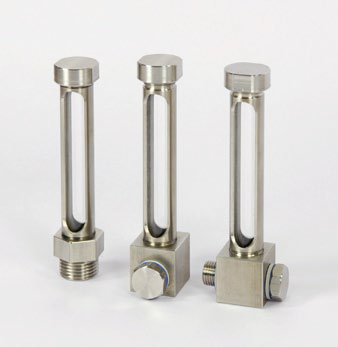

Das Sockelsystem basiert auf 3 Elementen:

Abdeckkappen-Varianten

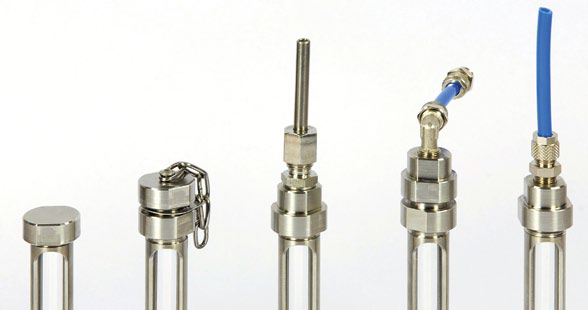

Beispiele für Optionales Zubehör

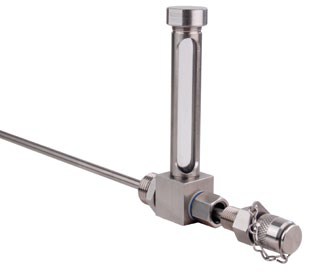

Sockeltyp D mit Hohlschraubenmit Durchgangsbohrung und Probenentnahmeventil

Sockeltyp D mit Hohlschraube mit Durchgangsbohrung und Thermometer

Ranger gemäß ATEX-Norm:

Gemäß ATEX Vorschriften sorgt ein Schutzrohr aus Polycarbonat über dem Stahlmantel für die notwendige Sicherheit.

Staub-und Spritzwassergeschützte Ausführung, Belüftung gemäß IP44, komplett aus Glas und Edelstahl AISI 316L (DIN 1.4404) säurebeständig und seewasserfest mit stabilem Schutzrohr (PMMA).

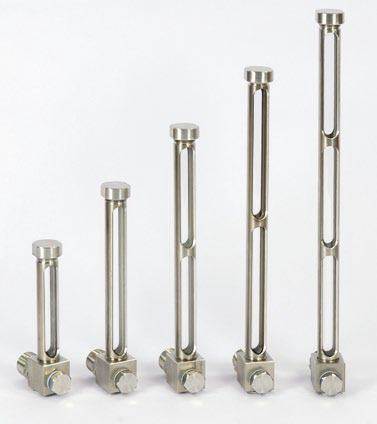

Kann mit allen verfügbaren Sockeln (waagerecht/senkrecht) und allen Deckeltypen kombiniert werden.

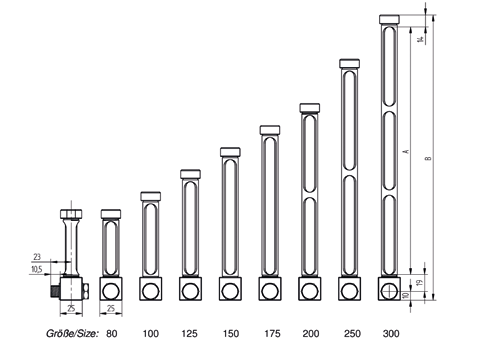

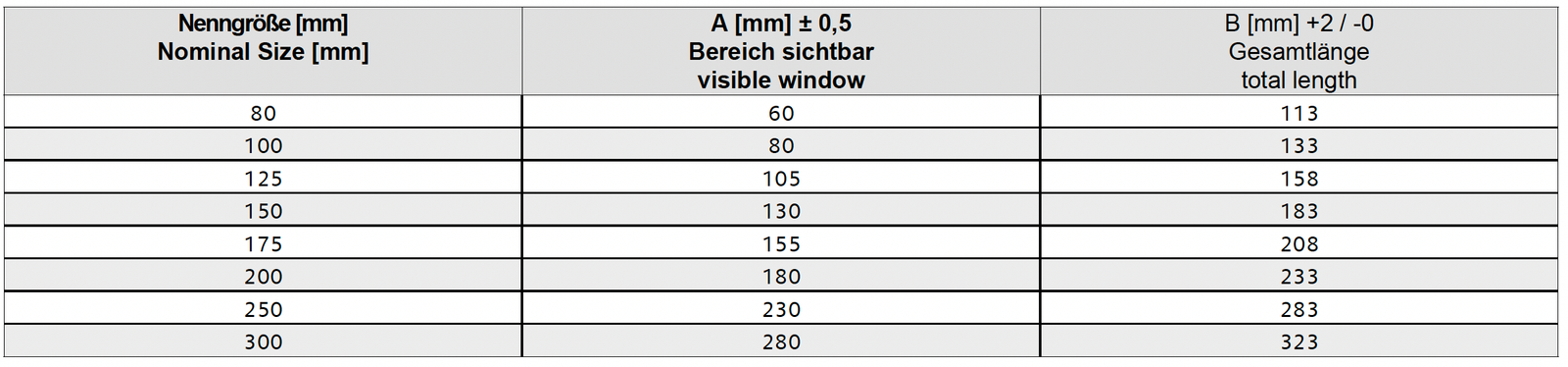

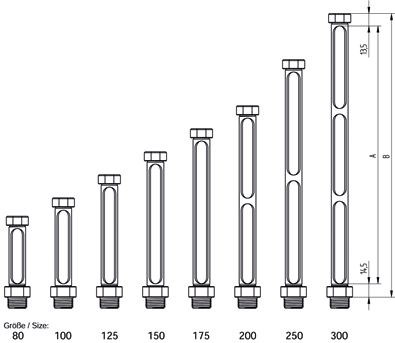

Größentabelle Form A vertikal
WICHTIG: Für Bestellungen Typenschlüssel beachten!

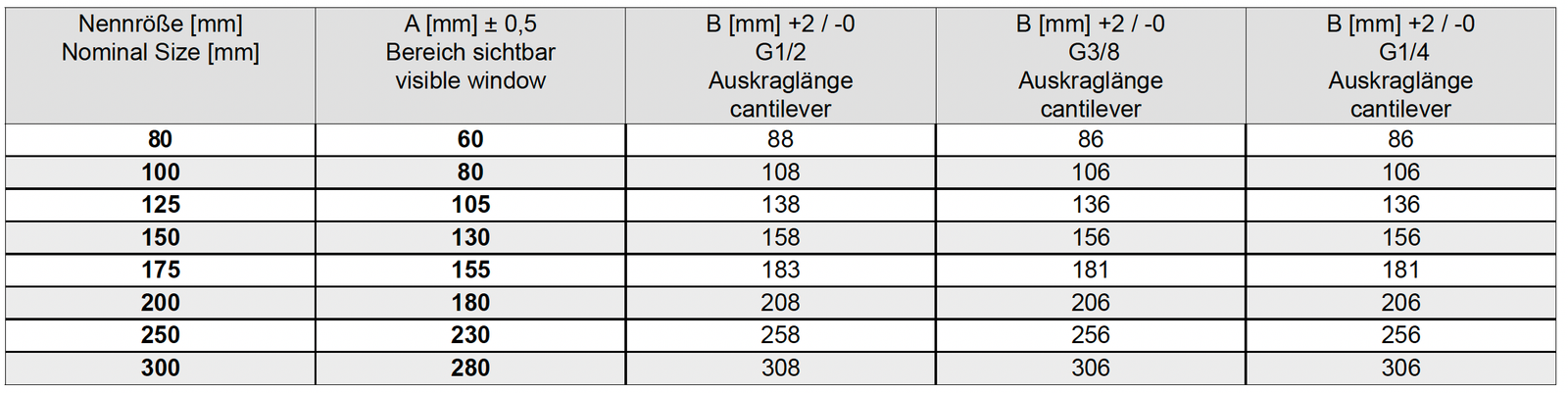

Größentabelle Form D horizontal
WICHTIG: Für Bestellungen Typenschlüssel beachten!

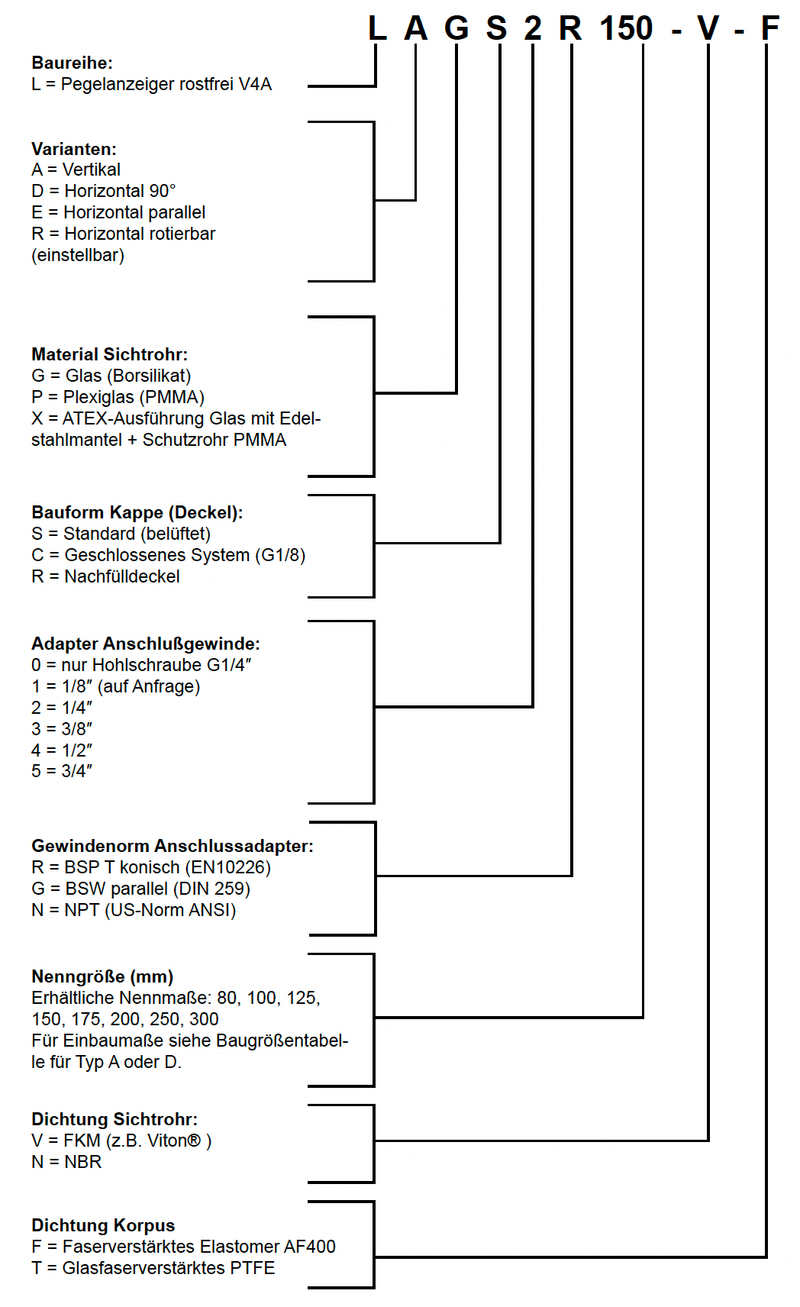

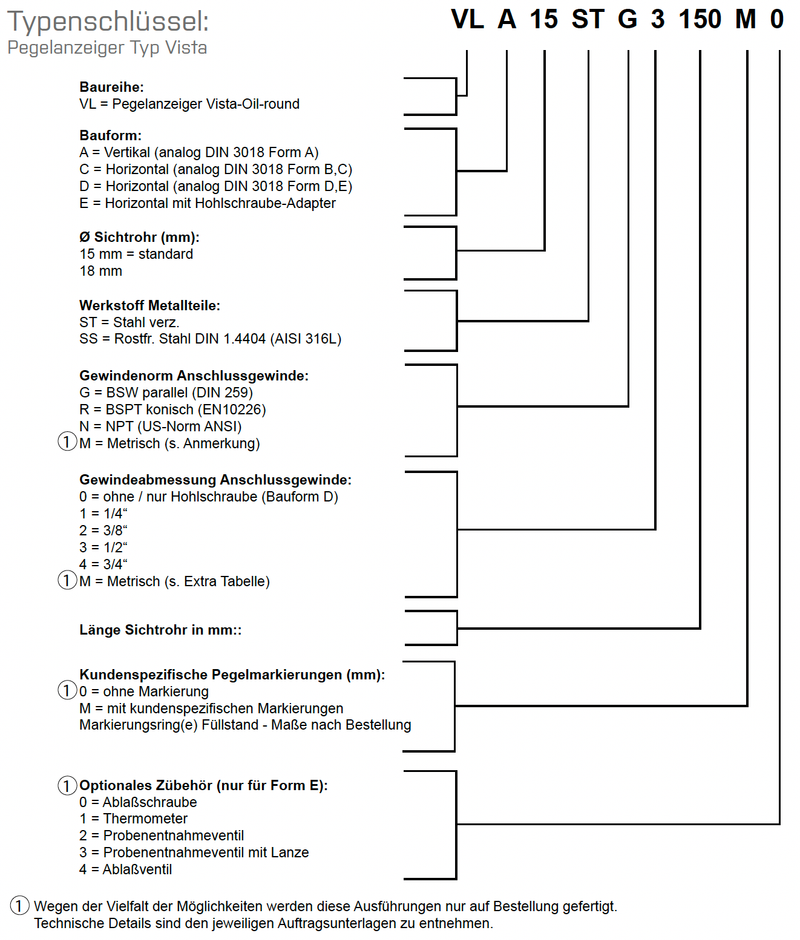

Typenschlüssel:

INOX Pegelanzeiger Typ Ranger

Bestellbeispiel:

Typen-Nr.: LAGS2R150-V-F
Pegelanzeiger rostfrei, Anschluß vertikal, Sichtrohr aus Glas, Bauform Kappe standard belüftet, Anschlußgewinde BSP, Baugröße 150, Dichtung des Sichtrohres aus FKM, Dichtung des Korous AF400

INOX Pegelanzeiger Typ Vista

Die neue Generation von 3 D - Ölstandsanzeigern - 360 ° Rundumsicht - aus jeder Position

Der Vista Pegelanzeiger zeichnet sich durch ein kompaktes Design und beste Rundumsicht aus. Das Sichtrohr aus Acrylglas (PMMA) mit 3 mm Wandstärke wird in einem speziellen Verfahren mit dem Metallsockel ohne weitere Hilfsmittel (Kleber etc.) fest verbunden. Das Ergebnis ist eine weitaus höhere Stabilität als bei konventionellen Anzeigern aus einer Messing/Glas Kombination bei rundum Sichtbarkeit. Der Anzeigebereich entspricht DIN 3018. Wichtig: Keine Gefahr von Glasbruch ! Die Belüftung über Labyrinth ist spritzwasser- und staubsicher (IP 34)

Vielfältiges Zubehör bietet ein großes Maß an Anwendungen – von der einfachen Ablassschraube bis zur Probenentnahmevorrichtung.

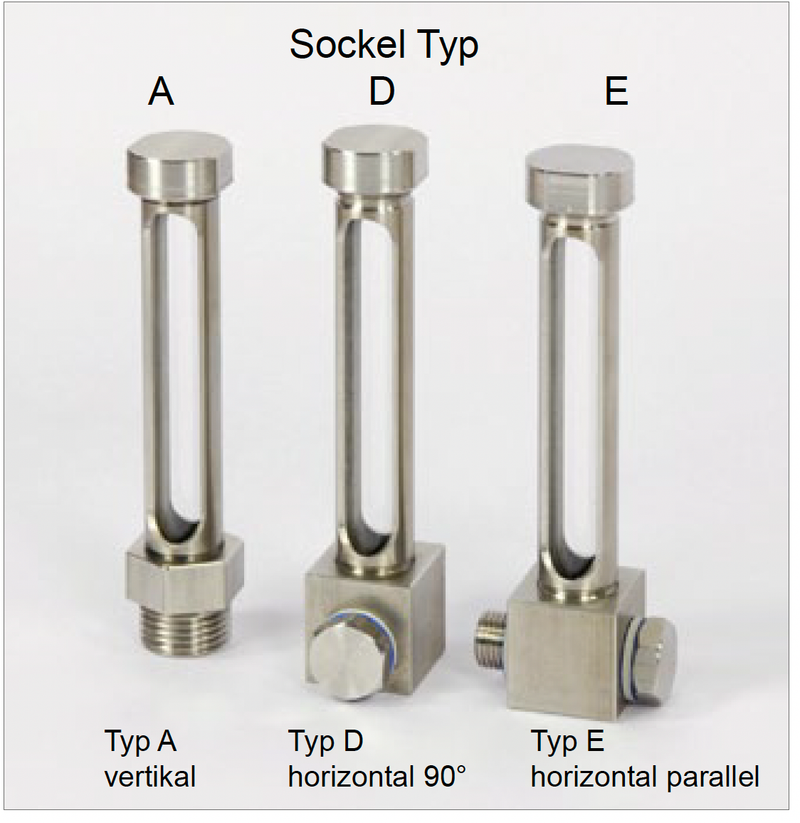

Das System besteht aus 4 Grundtypen

Typ A

vertikal

Type C

Horizontal mit festem Zapfen
Zum Einbau muss der ganze Anzeiger rotiert werden

Type D

Horizontal mit Hohlschraube
Montage erfolgt durch Aufstecken und Anziehen der Hohlschraube

Type E

Horizontal mit Hohlschraube-Adapter

Optionales Zubehör

Typ E mit
Ablassschraube

Typ E mit
Thermometer

Typ E mit
Ablassventil

Typ E mit

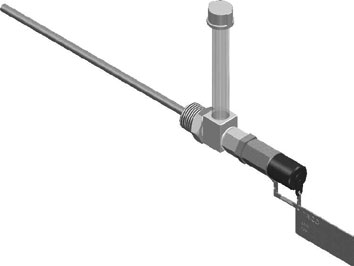

Probenentnahmeventil

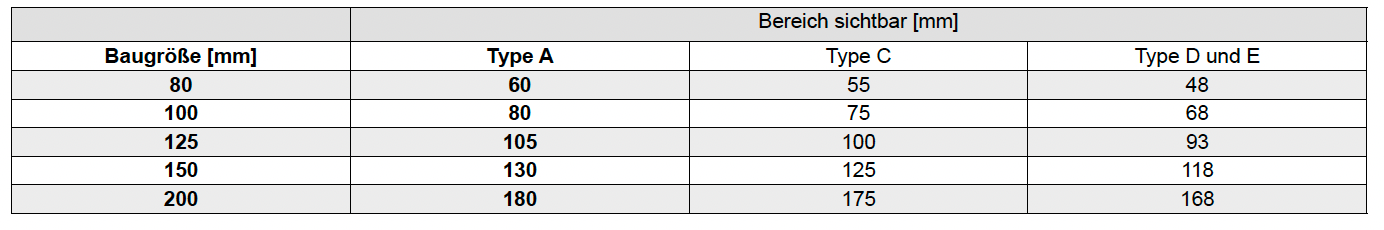

Größentabelle

Standardanschluss für alle Typen 1/4'', 3/8'', 1/2'', 3/4'' Gewinde der Normen BSPP, BSPT und NPT.
Andere Größen auf Anfrage. Pegelmarkierung auch möglich nach Bedarf.
Allgemeine Materialangaben: Sichtrohr PMMA, Dichtungen AF 400, Tmax 100 °C
